Покупка поршневого компрессора и хорошего пневматического инструмента (будь то гайковерт, краскопульт или пневмошлифмашина) — это только половина дела. Начинающие мастера часто подключают пневмоинструмент напрямую к ресиверу через шланг и сталкиваются с проблемами: инструмент плюется водой, снижается мощность, а через несколько месяцев ротор заклинивает от ржавчины.
Причина — суровые законы физики. Воздух из компрессора никогда не бывает чистым. В нем содержится конденсат, пары компрессорного масла, пыль и твердые частицы.
В этой статье мы подробно разберем, как устроена система подготовки воздуха для компрессора, как правильно выбрать влагоотделитель и лубрикатор и собрать надежную пневмолинию своими руками.
Почему нельзя подключать пневмоинструмент напрямую к компрессору
В процессе сжатия воздуха компрессор нагревается. Насыщенный влагой атмосферный воздух попадает в ресивер, где остывает, из-за чего выпадает обильный конденсат.
Если не очищать сжатый воздух, происходит следующее:
- Коррозия внутренних деталей. Внутри пневмодвигателей нет защитного покрытия. Вода вымывает смазку и вызывает мгновенную ржавчину на лопатках и роторе.
- Испорченная покраска. При работе с краскопультом даже микрокапля воды или масла в воздухе приведет к кратерам, пузырям и отслоению краски.
- Абразивный износ. Пыль из атмосферы и окалина со стенок ресивера действуют внутри инструмента как наждачная бумага.
Важное правило: Для стабильной работы pneumatic-системы воздух должен пройти три этапа подготовки: фильтрацию (очистку от воды и пыли), регулировку давления и смазку (смазывание механизма).
Из чего состоит блок подготовки воздуха (БПВ)
Стандартный модуль подготовки воздуха — это комбинированный блок (модульная группа), который устанавливается на выходе из компрессора или непосредственно перед рабочим местом.
[Компрессор] ➔ [Фильтр-влагоотделитель] ➔ [Редуктор давления] ➔ [Лубрикатор] ➔ [Инструмент]Разберем каждый элемент подробно.

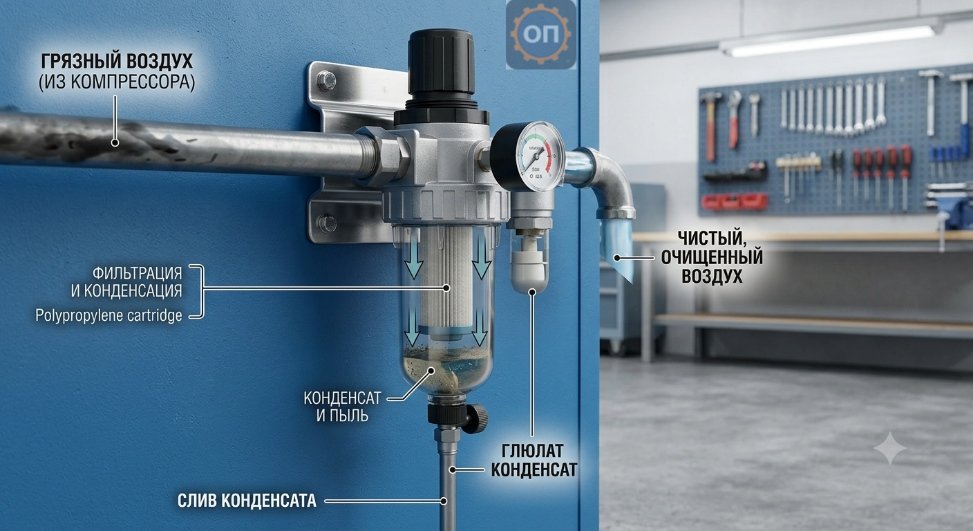

1. Фильтр-влагоотделитель (сепаратор)
Главная задача фильтра — удалить из воздуха капельную влагу, эмульсию и твердые частицы.
Как это работает:
Воздух попадает в колбу и закручивается по спирали (центробежный принцип). Тяжелые капли воды и масла под действием центробежной силы отбрасываются на стенки колбы и стекают вниз. Затем воздух проходит через пористый фильтроэлемент (картридж), где удерживается мелкая пыль.
Какая тонкость фильтрации нужна:
- 5–40 мкм (микрон) — базовые фильтры для работы гайковертом, продувочным пистолетом, подкачки шин.
- 1–5 мкм — профессиональный класс для шлифмашин и пневмодрелей.
- 0.01 мкм (коалесцентные/конденсационные фильтры) — тонкая очистка, необходимая для покрасочных работ и работы краскопультом.
Сброс конденсата:
Фильтры различаются по типу клапана слива накопившейся воды:
- Ручной — нужно откручивать клапан снизу колбы вручную (легко забыть, и вода пойдет в шланг).
- Полуавтоматический — сбрасывает воду автоматически при сбросе давления в системе (когда компрессор выключают).
- Автоматический (поплавковый) — самый удобный вариант. При накоплении определенного уровня воды поплавок всплывает и открывает дренаж.

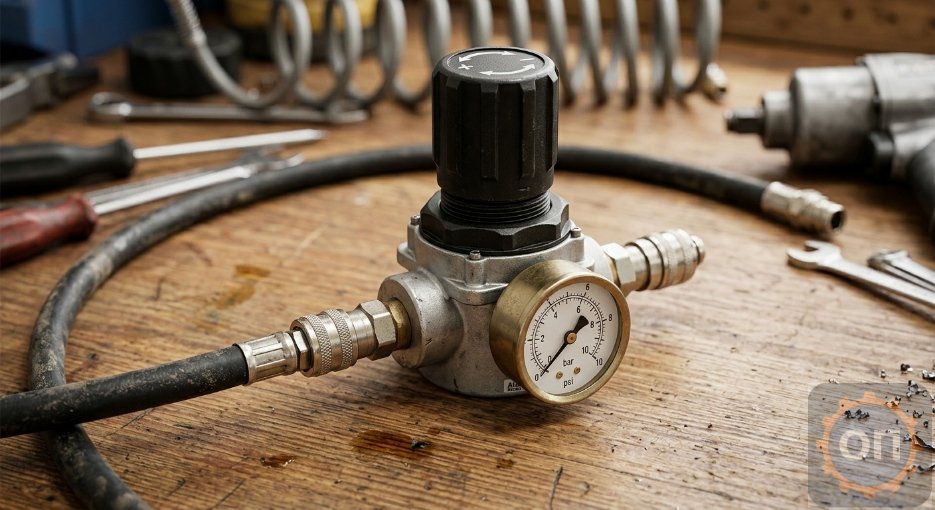

2. Редуктор давления (регулятор)
Пневмоинструмент рассчитан на строго определенное рабочее давление (чаще всего 6.2–6.3 бар). Выходное давление из ресивера компрессора постоянно скачет (например, от 6 до 8 или 10 бар).
Редуктор выравнивает давление и поддерживает его на заданном уровне. Если подать на гайковерт или пневмошлифмашину 10 бар вместо 6, износ роторных лопаток и подшипников увеличится в разы, а инструмент станет небезопасным.

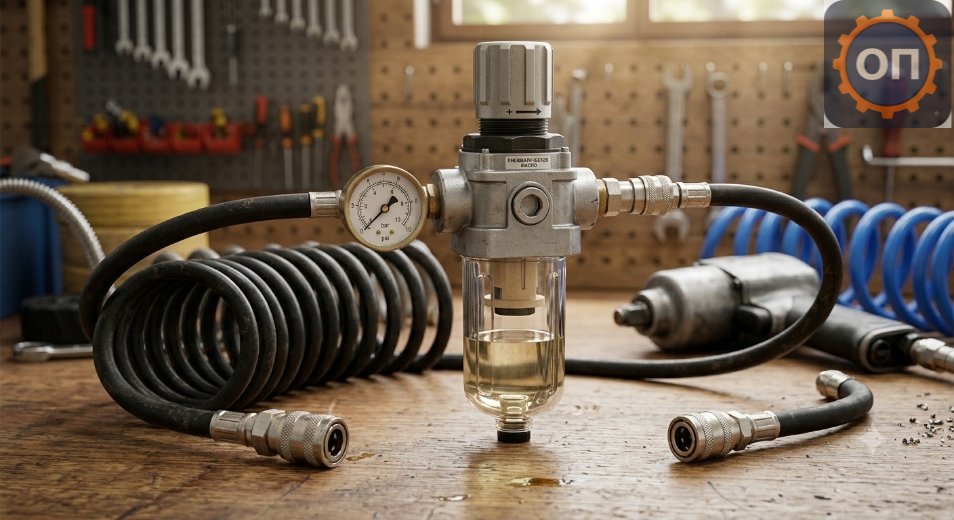

3. Лубрикатор (маслораспылитель)
Пневмоинструмент вращательного и ударного типа (гайковерты, пневмотрещотки, зачистные и шлифовальные машинки) нуждается в постоянной смазке. Насухо такие механизмы сгорают за считанные часы.
Лубрикатор врезается в пневмолинию последним. Он дозированно подает специальное масло в проходящий поток воздуха, превращая его в масляный туман (эмульсию). Этот туман оседает на трущихся деталях инструмента, смазывая их во время работы.
Спецмасло: В лубрикатор заливают только специализированное масло для пневмоинструмента (вязкость ISO VG 22 / VG 32). Использовать моторное или трансмиссионное масло категорически запрещено — они слишком вязкие, забивают каналы и разрушают уплотнительные кольца!
Схемы подключения: как правильно развести пневмолинию

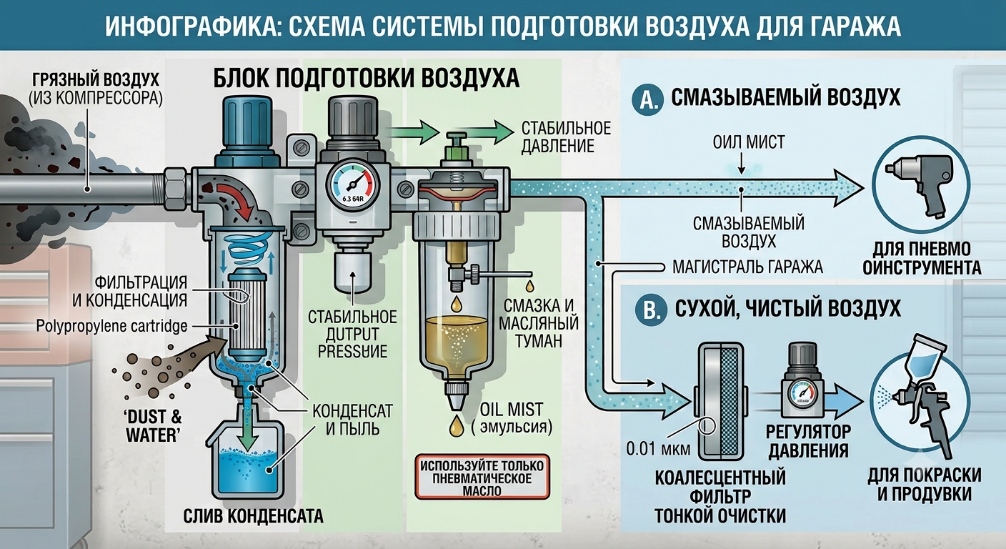

Расшифровка схемы разделения пневмолинии:
1. Вход грязного воздуха (от компрессора):
- Воздух поступает из ресивера, содержа конденсат, частицы ржавчины и компрессорное масло.
2. Блок подготовки воздуха (FRL):
- Фильтр-сепаратор: закручивает поток воздуха, отбрасывая воду и пыль на стенки. Конденсат стекает в нижний стакан и сбрасывается через автослив.
- Редуктор: снижает и стабилизирует давление до рабочих 6.3 бар.
- Лубрикатор: насыщает воздух масляным туманом (эмульсией).
3. Разделение на два рабочих контура:
- Контур А (Смазываемый воздух): Подается на гайковерты, пневмотрещотки и шлифмашины. Масляный туман защищает ротор от заклинивания и износа.
- Контур Б (Сухой и чистый воздух): Проходит через дополнительный коалесцентный фильтр тонкой очистки (до 0.01 мкм). Подается на краскопульт и продувочный пистолет, полностью исключая попадание масла и воды на окрашиваемую поверхность.
Главная ошибка мастеров — установка лубрикатора сразу на выходе из компрессора перед длинным шлангом.
Если пустить масляный туман по всей магистрали:
- Масло осядет на стенках шланга и до инструмента дойдет лишь часть.
- Вы никогда не сможете использовать этот шланг для покраски или продувки — масляные капли навсегда останутся внутри шланга.
Правильное разделение магистрали (Два контура):
┌─── [Фильтр 5 мкм] ─── [Редуктор] ─── [Лубрикатор] ───────► (Гайковерты, УШМ, Пневмозубила)
[Компрессор] ─── [Магистраль] ┤
└─── [Коалесцентный фильтр 0.01 мкм] ─── [Редуктор] ──────► (Краскопульт, Продувка)- Сухой контур (без масла): Фильтр-влагоотделитель ➔ Редуктор ➔ Шланг ➔ Краскопульт / Продувочный пистолет.
- Смазываемый контур: Фильтр-влагоотделитель ➔ Редуктор ➔ Лубрикатор ➔ Шланг ➔ Гайковерт / Пневмошлифмашина.
Что делать, если нужно мобильное решение?
Если вы работаете с выездом или не хотите собирать стационарную пневмомагистраль, используйте линейный (мини) лубрикатор.
Это небольшая прозрачная масляная колба, которая прикручивается непосредственно к рукоятке пневмоинструмента (между штуцером и быстросъемом). В нее заправляется 10–15 мл масла, которого хватает на пару часов интенсивной работы.
Частые ошибки при организации подготовки воздуха
- Монтаж блока подготовки воздуха прямо на вибрационный ресивер. От постоянных вибраций компрессора резьбовые соединения блока разбалтываются, а колбы фильтров могут дать трещину. Закрепляйте БПВ на стене гаража.
- Установка БПВ слишком близко к компрессору. Горячий воздух не успевает сконденсировать влагу. Фильтр-сепаратор лучше ставить на расстоянии не менее 3–5 метров от компрессора, чтобы воздух успел немного остыть в магистрали.
- Использование силиконовых или обычных садовых шлангов. Выбирайте армированные полиуретановые или резиновые пневматические шланги.
- Забытый сброс воды из ресивера. Фильтр снижает нагрузку, но сам сливной клапан внизу ресивера компрессора нужно открывать в конце каждой рабочей смены!
Резюме: Чек-лист для правильного выбора
- Если вы выбираете свой первый компрессор для мастерской, обязательно прочитайте нашу статью «Как выбрать компрессор для гаража и дома: типы, параметры, бюджетные модели».
- Для пневмошлифмашин, пневмотрещоток и гайковертов приобретайте блок подготовки воздуха «3 в 1» (Фильтр + Редуктор + Лубрикатор) с тонкостью фильтрации не грубее 5 мкм.
- Если параллельно планируете использовать пневмоинструмент для зачистки и шлифовки кузова, обратите внимание на руководство «Как выбрать шлифмашинку для дома и гаража: сравнение электрических, эксцентриковых и пневматических моделей».
- Помните: покрасочные работы требуют отдельной чистовой линии без лубрикатора и с установкой коалесцентного фильтра тонкой очистки.
Грамотно собранная система подготовки воздуха продлит срок службы вашего пневматического инструмента в 3–5 раз и спасет от обидных браков при ремонте и покраске!
